DDR5 XMP EXPO 차이와 AMD Ryzen AM5 호환성 완벽 정리

DDR5 XMP EXPO 차이와 AMD Ryzen AM5 시스템 호환성을 정리했습니다. XMP 전용 메모리의 라이젠 적용 여부와 기술적 차이점을 지금 확인하세요.

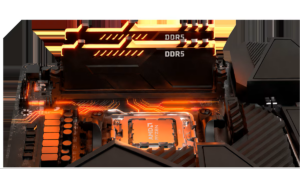

이미지 출처 : AMD

DDR5 메모리를 새로 맞추거나 업그레이드할 때 제품 상자에 Intel XMP 표기만 적혀 있어 AMD Ryzen AM5 시스템에서 사용할 수 없는지 고민하는 경우가 많습니다. 결론부터 말씀드리면, XMP 규격만 표기된 DDR5 메모리라도 AMD AM5 메인보드에서 오버클럭 프로필을 불러와 사용하는 것이 가능합니다. AMD 공식 호환 목록에서도 EXPO 전용 모델뿐만 아니라 XMP 표준 기반으로 검증된 메모리 제품군이 함께 등재되어 있습니다.

다만 두 규격이 메모리 동작 값을 다루는 방식과 설계 목적에는 명확한 차이가 존재합니다. 시스템을 구성하기 전 두 프로필의 차이점과 AM5 플랫폼에서의 동작 원리를 이해하면 부품 선택 시 불필요한 고민을 크게 줄일 수 있습니다.

DDR5 오버클럭 프로필과 XMP·EXPO 기술 개요

DDR5 메모리를 메인보드에 처음 장착하면 제조사가 포장지에 인쇄해 둔 높은 속도로 곧바로 작동하지 않습니다. 메모리 모듈은 초기 부팅 시 국제반도체표준협의기구(JEDEC)가 정한 표준 속도와 기본 타이밍, 표준 전압으로 작동하도록 프로그래밍되어 있기 때문입니다. 이때 제조사가 사전에 테스트해 둔 고성능 동작 값을 클릭 한 번으로 불러올 수 있도록 모듈 내부의 특정 영역(SPD)에 기록해 둔 오버클럭 설정 파일이 바로 프로필 기술입니다.

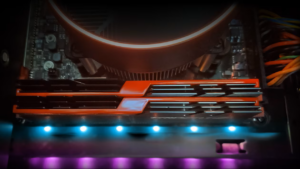

이미지 출처 : AMD

Intel XMP(Extreme Memory Profile) 3.0은 인텔이 DDR5 시대를 위해 수립한 오버클럭 프로필 규격입니다. 인텔 아키텍처의 메모리 컨트롤러 특성을 우선적으로 고려하여 최적의 작동 속도, 1차 및 2차 세부 타이밍, 모듈 구동 전압(VDD, VDDQ 등)의 조합이 저장되어 있습니다.

반면 AMD EXPO(Extended Profiles for Overclocking)는 AMD가 소켓 AM5 기반 Ryzen 프로세서 환경에 맞추어 발표한 오픈 로열티 규격입니다. 단순 속도 향상에 그치지 않고, AMD 프로세서의 인피니티 패브릭 클럭(FCLK)과 메모리 컨트롤러 클럭(UCLK)이 1:1 동기화 상태에서 최상의 효율을 내도록 세부 서브 타이밍 매개변수를 최적화한 것이 특징입니다.

AMD Ryzen AM5에서 XMP 메모리가 작동하는 방식

시장에서 유통되는 수많은 튜닝 메모리 중에는 인텔 플랫폼 시장을 겨냥해 XMP 인증만 받고 출시된 제품이 상당수 존재합니다. 그렇다면 이러한 메모리를 AMD 라이젠 AM5 메인보드에 꽂았을 때 왜 오버클럭 프로필을 켤 수 있는 것일까요?

그 해답은 주요 메인보드 제조사들의 BIOS 펌웨어 기능에 있습니다. ASUS의 D.O.C.P.(최근 EXPO/A-XMP 통합 명칭), GIGABYTE의 XMP/EXPO 지원 옵션, MSI의 A-XMP(iEXPO), ASRock의 Auto 설정 등은 메모리에 저장된 인텔 XMP 3.0 테이블 값을 읽어 들인 뒤, 이를 AMD 프로세서가 인식할 수 있는 메모리 타이밍과 전압 값으로 실시간 변환해 적용합니다.

실제로 AMD 공식 웹사이트에서 제공하는 Ryzen 프로세서 메모리 호환성 안내를 살펴보면, EXPO 공식 지원 인증 키트 외에도 XMP 프로필로 테스트를 통과한 다양한 DDR5 메모리 모듈이 목록에 명시되어 있습니다. 따라서 상자에 XMP 로고만 인쇄되어 있다고 해서 AMD 시스템에서 고클럭 프로필을 전혀 쓸 수 없는 것은 아닙니다.

👉 메모리 호환성 확인하기

XMP와 EXPO의 핵심 차이점 비교

두 기술은 궁극적으로 원클릭 메모리 오버클럭을 구현한다는 목적을 공유하지만, 세부적인 지향점과 적용 환경에서 분명한 차이를 보입니다.

구분 항목	Intel XMP 3.0	AMD EXPO
주요 타깃 플랫폼	Intel Core 프로세서 플랫폼	AMD Ryzen AM5 플랫폼
라이선스 방식	인텔 자체 인증 프로그램	오픈 라이선스 및 로열티 무료
타이밍 최적화 초점	고클럭 및 인텔 컨트롤러 전압 중심	UCLK:MCLK 1:1 동기화 및 라이젠 서브 타이밍
AM5 보드 호환 방식	메인보드 제조사 BIOS 변환 기능 활용	프로세서 기본 네이티브 파라미터 매핑
SPD 프로필 구성	공장 출하 기본 3개 + 사용자 저장 2개	사전 정의 프로필 기본 지원

AMD AM5 시스템을 완전히 새로 구성하는 단계라면 BIOS 변환 과정을 거치지 않고 프로세서의 메모리 컨트롤러에 맞춰 최적화된 값이 입력되는 EXPO 인증 메모리를 선택하는 것이 타이밍 안정성 면에서 가장 유리합니다. 반면 기존에 보유 중인 고성능 XMP DDR5 메모리가 있거나 원하는 방열판 디자인의 제품이 XMP 모델뿐이라면, 메인보드 제조사의 호환 목록(QVL)을 대조한 뒤 AM5 시스템에 장착해도 무방합니다.

오버클럭 프로필 적용 시 주의해야 할 기준

XMP든 EXPO든 패키지에 표기된 광고 속도는 모든 부품 조합에서 100% 동작을 담보하는 기본 JEDEC 표준 클럭이 아닙니다. 두 규격 모두 규정된 표준 범위를 넘어서는 오버클럭에 해당하므로 아래 기준들을 충분히 염두에 두어야 합니다.

첫째, 프로세서 내부 메모리 컨트롤러(IMC)의 수율과 공식 규격입니다. 예를 들어 AMD Ryzen AM5 프로세서의 공식 메모리 지원 사양은 1DPC 1R(단면 2장) 구성 기준 DDR5-5600 수준이며, 대중적으로 선호되는 DDR5-6000 설정은 엄연히 공식 지원 범위를 초과하는 영역입니다. 대부분의 AM5 프로세서에서 6000MT/s는 수월하게 동작하지만, 프로세서 개체 편차에 따라 추가적인 전압 미세 조정이 필요할 수 있습니다.

둘째, 슬롯 장착 개수와 랭크 구성의 차이입니다. 램 소켓 4개를 모두 채우는 풀뱅크(4 DIMM) 환경에서는 메모리 컨트롤러에 가해지는 신호 부하가 급격히 증가합니다. 2개 장착 시 손쉽게 작동하던 6000MT/s 프로필이라도 4개를 장착하면 부팅조차 되지 않거나 공식 클럭인 DDR5-3600 수준으로 낮춰야 안정화되는 구조적 한계가 존재합니다.

셋째, 플랫폼 제조사의 보증 정책입니다. 인텔과 AMD 모두 공식 사양을 벗어나는 주파수나 전압 조정으로 인해 발생하는 부품 손상에 대해서는 제품 보증 범위에서 제외될 수 있음을 안내하고 있습니다. 따라서 무리하게 높은 속도를 고집하기보다는 본인의 메인보드 BIOS 버전이 최신인지 확인하고, 실제 작업과 게임에서 오류 없이 구동되는 균형 잡힌 설정을 유지하는 것이 가장 합리적입니다.
