HBM4 8단 12단 차이와 적층 수별 용량 발열 수율 비교

HBM4 8단 12단 차이와 적층 수에 따른 용량, 발열, 패키징 수율 변화를 짚어보고 삼성전자와 SK하이닉스가 공개한 12단·16단 사양을 상세히 정리합니다.

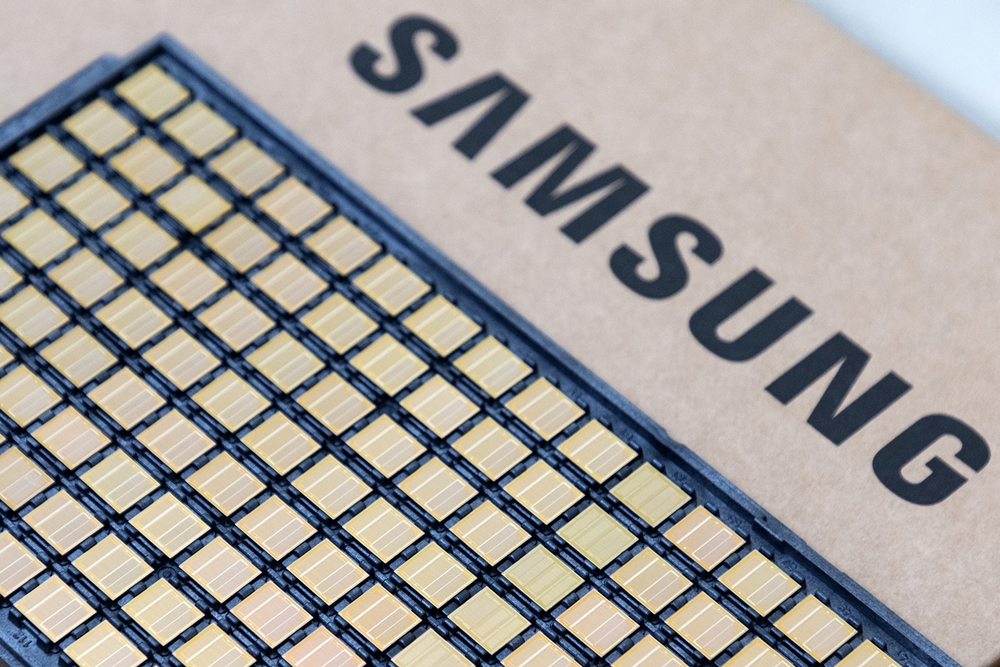

이미지 출처 : 삼성전자

차세대 6세대 고대역폭 메모리 규격에서 가장 주목받는 기술적 분기점은 바로 적층 단수입니다. HBM4 8단 12단 차이는 단순히 다이를 몇 층으로 쌓았는가에 그치지 않고, 완제품 스택의 총 메모리 용량과 물리적인 발열 제어 난이도, 그리고 패키징 공정의 제조 수율 전반에 직접적인 영향을 미칩니다. 데이터센터용 고성능 가속기 시장이 요구하는 연산 성능과 메모리 밀도가 급증하면서, 기본 적층 단위인 8단부터 대용량을 구현하는 12단, 나아가 차세대 16단까지의 구조적 차이를 정확히 이해하는 것이 중요해졌습니다.

HBM4 JEDEC 표준 규격과 적층별 구조적 특성

국제반도체표준협의기구의 HBM4 발표 내용(JESD270-4) 기준을 살펴보면, HBM4는 이전 5세대 대비 인터페이스와 채널 구조에서 큰 폭의 변화를 보입니다. 기존 1024비트였던 인터페이스 폭이 2048비트 인터페이스로 2배 확장되었으며, 스택당 독립 채널 수도 이전 HBM3의 16개에서 32개 독립 채널로 늘어났습니다.

표준 규격에서 정한 동작 속도는 핀당 최대 8Gb/s이며, 이를 통해 스택당 최대 2TB/s의 총 대역폭을 제공하도록 정의되었습니다. 지원하는 적층 수는 4단, 8단, 12단, 16단이며, 적층에 사용되는 단위 다이(Die) 용량은 24Gb 또는 32Gb로 명시되어 있습니다. 이에 따라 단일 스택에서 구현할 수 있는 최대 용량은 32Gb 다이를 16단으로 적층했을 때를 기준으로 최대 64GB에 달합니다.

적층 단수에 따른 스택당 용량·발열·수율 비교

적층 단수가 증가할수록 물리적 특성과 제조 난이도는 상반된 곡선을 그리게 됩니다. 동일한 단위 다이 용량을 전제로 할 때 적층 수가 늘어날수록 단일 스택당 탑재 용량은 정비례하여 커집니다. 예를 들어 24Gb 다이를 기준으로 단순 계산해보면 8단은 24GB, 12단은 36GB, 16단은 48GB 수준으로 확장되는 구조를 가집니다. 다만 실제 제조사가 출하하는 완제품 용량 표기는 세부 설계 및 구성에 따라 차이가 있을 수 있습니다.

반면 발열과 제조 수율 관점에서는 단수가 높아질수록 상당한 기술적 부담이 따릅니다. HBM4는 입출력 단자(I/O)가 이전 세대의 두 배인 2048개로 크게 늘어나면서 칩 자체와 서버 랙 전반에서 발생하는 발열량이 상당한 수준으로 증가했습니다. 여기에 다이를 12단 이상으로 높게 쌓아 올리고 상호 연결하는 본딩 및 어드밴스드 패키징 공정을 진행할 경우 열 변형과 접합 불량 위험이 커져 수율 관리가 매우 까다로워진다는 것이 업계의 일반적인 평가입니다.

이에 비해 8단 구성은 상대적으로 적층 높이가 낮아 방열 구조 설계가 용이하고, 패키징 결함 발생 확률이 낮아 초기 양산 수율을 안정적으로 확보하는 데 유리하다는 해석이 지배적입니다. 대용량을 구현해야 하는 시스템에서는 12단과 16단이 필수적이지만, 공정 안정성과 단위 생산성 측면에서는 8단이 상대적 강점을 가집니다.

삼성전자와 SK하이닉스의 12단·16단 제품 사양

국내 주요 메모리 제조사들은 표준 규격을 뛰어넘는 고속 동작 속도를 바탕으로 12단 양산과 16단 샘플 공개에 속도를 내고 있습니다. 두 회사가 발표한 세부 사양은 공정 세대와 타깃 대역폭에서 구체적인 특징을 보입니다.

이미지 출처 : 삼성전자

삼성전자는 10나노급 6세대 D램에 해당하는 1c 공정을 적용하여 HBM4 양산 출하를 시작했습니다. 표준 속도인 8Gb/s를 크게 상회하는 11.7Gbps 동작 속도를 안정적으로 구현했으며, 이를 통해 단일 스택당 최대 3.3TB/s의 전송 대역폭을 달성했습니다. 공급 전략으로는 12단 24GB에서 36GB 제품을 먼저 시장에 선보인 뒤, 향후 16단 적층을 통해 최대 48GB 용량까지 제품군을 확대한다고 밝혔습니다.

SK하이닉스는 1b 공정을 기반으로 HBM4 16단 48GB 시제품을 선보였습니다. 앞서 11.7Gbps 속도를 구현했던 12단 36GB 제품의 공식 후속 라인업으로 16단 48GB를 제시하며, 초고밀도 적층 시장 선점에 집중하고 있습니다. 양사 모두 차세대 AI 반도체가 요구하는 초고속 전송 규격을 만족하기 위해 11.7Gbps의 전송 속도를 주력 사양으로 채택하고 있는 점이 특징입니다.

구분	JEDEC 표준 규격 (JESD270-4)	삼성전자 발표 사양	SK하이닉스 발표 사양
인터페이스	2048-bit (32개 채널)	2048-bit	2048-bit
동작 속도	핀당 최대 8Gb/s	11.7Gbps	11.7Gbps
스택 대역폭	최대 2TB/s	최대 3.3TB/s	최대 3.3TB/s 수준
적용 공정	–	1c D램 공정	1b D램 공정
주요 라인업	4·8·12·16단 지원	12단(24~36GB), 16단(최대 48GB)	12단(36GB), 16단(48GB)

결과적으로 HBM4 세대에서 8단과 12단의 차이는 단순한 용량 차이를 넘어, 고성능 AI 가속기 시스템이 요구하는 총 메모리 대역폭과 이를 안정적으로 양산하기 위한 수율 및 열 분산 설계 사이의 균형점을 찾는 과정으로 볼 수 있습니다.
